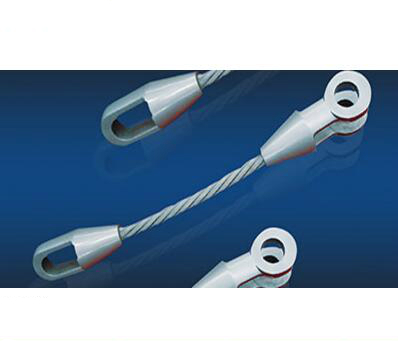

合金浇铸索具:开式浇铸索具

服务热线:025-58795885    13809047887



产品参数

产品型号 接头型号
(mm)
钢丝绳直径d
(mm)
A
(mm)
B
(mm)
C
(mm)
轴径 Φ
(mm)
M
(mm)
N
(mm)
KJ06 1/4 Φ6-Φ7 19 39 40 16.5 33 19
KJ08 5/16-3/8 Φ8-Φ10 21 45 44 20.5 38 22
KJ11 7/16-1/2 Φ11-Φ13 25 53 51 24.5 48 27
KJ14 9/16-5/8 Φ14-Φ16 32 60 64 29.5 57 33.5
KJ18 3/4 Φ18 38 70 76 34.5 67 40
KJ20 7/81 Φ20-Φ22 44 84 89 40.5 80 45
KJ24 1 Φ24-Φ26 51 95 102 50 95 56
KJ28 1 1/8 Φ28 57 107 117 56 105 62
KJ32 1 1/4-1 3/8 Φ32-Φ36 64 124 127 63 122 74
KJ38 1 1/2 Φ38 76 136 152 69 137 80
KJ40 1 5/8 Φ40 76 140 165 75 146 88
KJ44 1 3/4-1 7/8 Φ44-Φ48 89 169 178 88 165 102
KJ52 2 1/8 Φ52-Φ54 102 192 228 94 178 110
KJ56 2 1/4-2 3/8 Φ56-Φ60 114 224 254 106 197 120
KJ64 2 1/2-2 5/8 Φ64-Φ66 127 247 273 119 216 132
KJ70 2 3/4-2 7/8 Φ70-Φ74 133 273 279 125 229 138
KJ76 3-3 1/8 Φ76-Φ80 146 296 286 131 241 150
KJ82 3 1/4-3 3/8 Φ82-Φ86 159 319 298 138 254 165
KJ88 3 1/2-3 5/8 Φ88-Φ92 172 332 318 150 273 175
KJ95 3 3/4-4 Φ95-Φ102 191 371 343 176 318 210
KJ110 4 1/4 Φ110 216 416 390 190 350 235
KJ120 4 7/8 Φ120 267 467 430 200 400 270
KJ130 -- Φ130 273 -- 495 234 450 --
KJ140 -- Φ140 294 -- 532 252 465 --
KJ150 -- Φ150 315 -- 570 270 500 --
KJ160 -- Φ160 328 -- 606 295 540 --
KJ170 -- Φ170 358 -- 650 295 600 --
KJ180 -- Φ180 378 -- 700 305 640 --
KJ190 -- Φ190 400 -- 722 323 670 --

表中数据适用于 b 类、钢芯、钢丝绳公称抗拉强度 1770MPa 系列钢丝绳

表中数据可根据客户要求定制,接头可为锻件和焊接件,当无特殊要求时默认为焊接件
